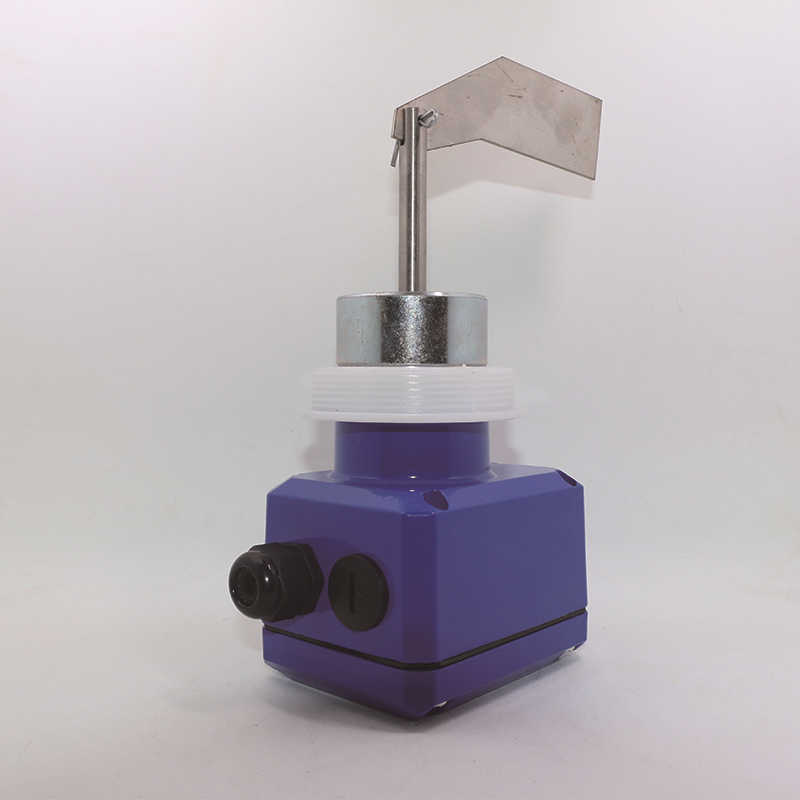

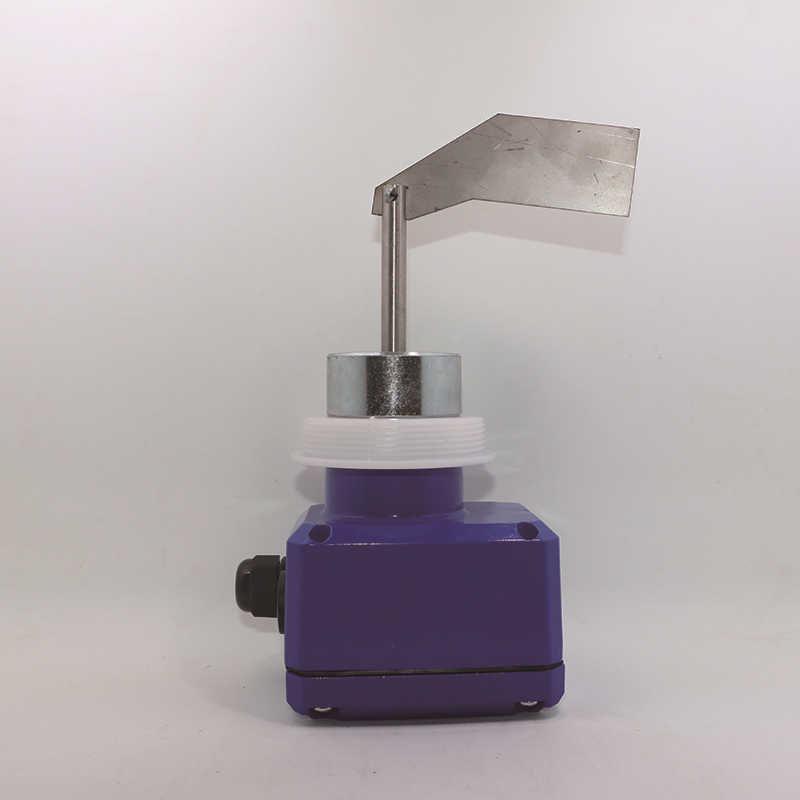

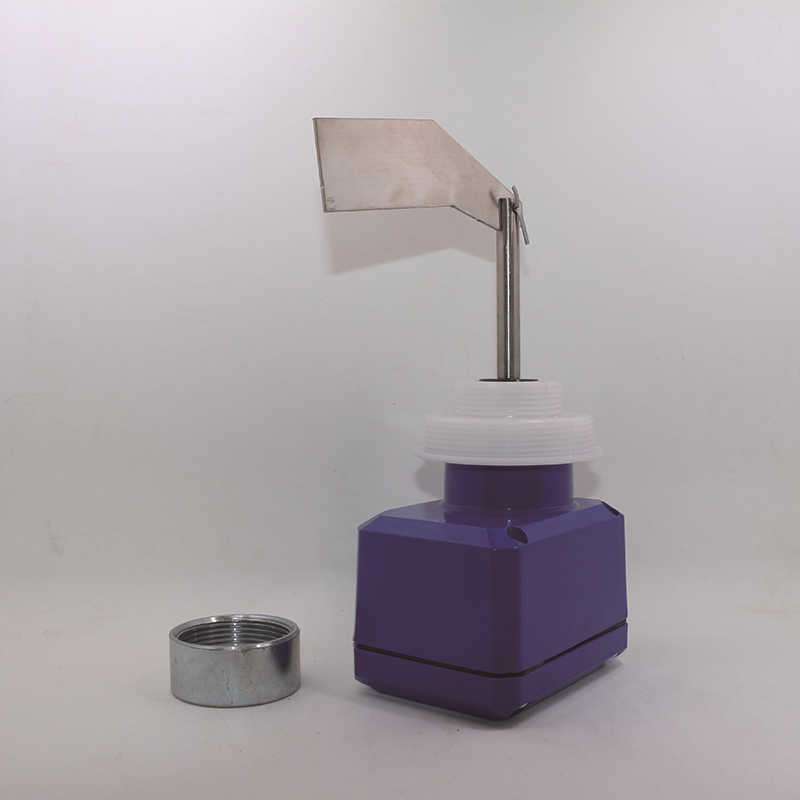

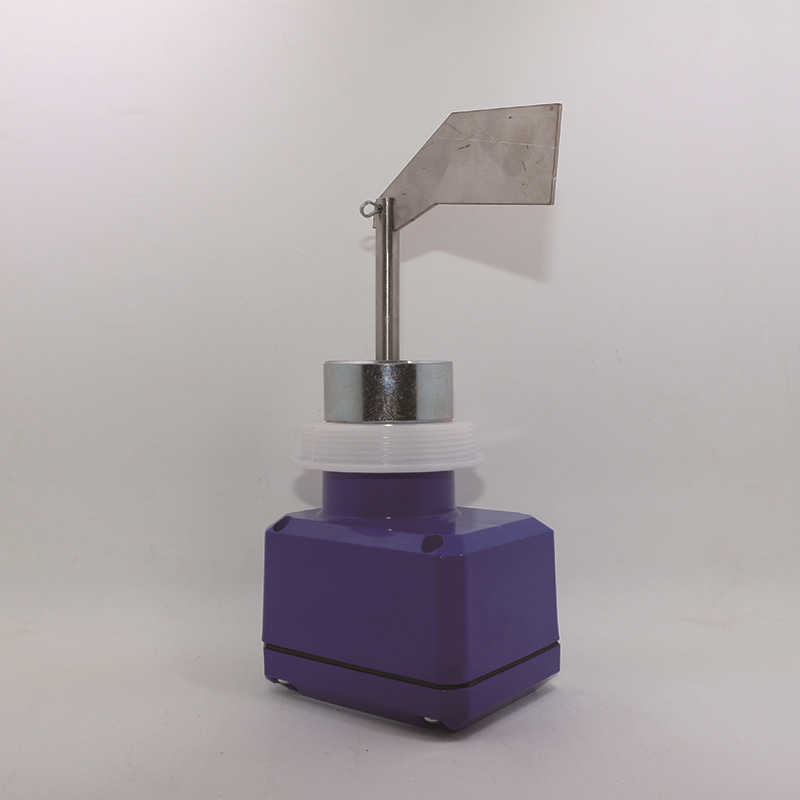

阻旋开关ZXKG-100
阻旋开关ZXKG-100应用领域:
用于工业自动化生产和仓储中常温常压下的粉状、颗粒或块状料仓上、下限位的测控，广泛的应用在钢铁、水泥、电力电厂、饲料、化学塑胶、化学肥料化工、建材、铸造、矿山、冶金、煤碳、粮食等行业的生产和储存过程中。特别是在导电性物料、物质属性（状态、湿度、介电常数、密度等）经常改变、大粉尘等物料的限位警示应用中表现出色，可用于固态物料的物位高度监控，在水泥仓、煤仓、粉尘仓、灰仓等物位的监控中已经被大量使用。
用于检测敞开式容器内固体颗粒以及粉末的仓位检测和控制装置，产品的设计具有结构合理、技术、性能可靠、使用维护方便、抗粘结等优点，只是同型号的进口品牌产品的三分之一，本产品有如下结构特点：
1.主要初露部件的材质均为不锈钢及铝合金制成，具有耐锈蚀、无污染、防潮、防尘等特点，食品设备除尘等恶劣环境均可使用
2.采用了机械过载保护装置，可以地避免由于使用不当或非正常外力对电机及减速所造成的损坏。
3.进口电机性能可靠；
4.双倍密封轴承可保证长时间连续运转；
5.油封设计可以防粉尘沿轴渗入，阻旋开关扭力稳定可靠,且扭力大小可以调节；
6.阻旋开关的叶片承受过重负荷时，马达回转机构会自动打滑，保护不受损坏。
7.为适应各种物料的不同比重，用户可任选检测叶片的开关机及规格。为方便用户，机芯还设置了五档灵敏度的调节装置。
8.开关采用了散热装置，因此可以在≤300℃的物料环境下使用（这些目前某些电容、音叉、式料位检测装置所不及的）。


工作原理：
ZXKG-100阻旋开关由高性能的微电机带动导杆轴和测控叶片以2.5/3R.PM的速度旋转，当物料达到料仓上设定的位置时，叶片受阻，传导机构受阻旋转移位触动开关发出有料信号，同时转换开关断电，内部电机停止运转，当物料下落至叶片失去阻碍时，传导机构自动回位，转换开关通电，电机工作，同时发出无料信号。
技术参数：
1.电源：220VAC/110VAC/24VAC 50Hz/60Hz
2.功率：3W
3.触点容量：8A /250VAC SPT
4.工作温度：-10~80℃（特殊订制zui高可达400℃，原装进口可达1000℃）
5.叶片转速：2.5/3R.PM
6.旋转力矩：1N.m
7.适用物料比重：≥0.4g/cm3
8.防护等级：IP65
9.叶片材质：SUS304
10.出线口:M20×1.5


型优点：
1、仓内料位测控稳定准确。
2、抗干扰能力强，即安即用：由于其内部没有复杂的电子元件及其放大电路部分，因此，不受任何电磁波干扰，安装后无需任何调试及保养维护即可长期使用。
3．超强防抖性能设计：即使在物料流动时也不会发出错误信号。
4．料位显示功能：采用长寿命高亮度指示灯，料位显示直观方便。
5、双重保护功能：过载保护功能避免叶片受过分外力而损坏电机；自动保护功能使料位器在料仓有料叶片旋转受阻时，断电不工作，保护电机且延长其使用寿命。
6、优良的测量再现性和环境工况适应性：即不受物料粒度、形状、比重、介质、壁垢、粘附性、温度、湿度、粉尘浓度等变化的影响。
7、超强防尘密封性能，即使1MPa压力，粉尘也无法进入。
8、抗震性及防松结构设计，避免部件松动及滑脱；采用不锈钢材料，使其具有优良的抗腐蚀性及耐磨性能。
9、低，性价比优良。


安装位置及注意事项
1、 安装时要考虑物料在仓内角位变化的部位；
图3 安装方式说明
a、1和2未按物料静动状态角度关系选用型号；
b、3、5进线口应向下；
c、3、4、5水平测控未装护板；
d、4叶片不应处于加料口垂直位置；
2、避免受到加物料时的冲击，尽量避开长时间震动部位；
3、料满限位应安在加料机停机后的余料全部进入仓内也不会溢出物料的位置；
4、料空限位应安在料空信号发出后，加料机开始工作运行，运送物料进仓内需要用的时间计算在内的位置；
5、 由于物料的流动及运行环境的原因，有时可能会产生料满料空的错位信号（一般不会出现），为了确保正确的信号发出，建议用户安装延时测控电路（10秒左右）
