KPT1-12-35跑偏开关简介：
跑偏开关用于检测胶带机胶带的跑偏量和扭出程度。可防止皮带边缘的损伤和因为胶带的跑偏而引起的物料胶落。是实现自动报警和停机的一种保护性开关。技术参数使用温度-40℃~+60℃工作压力80~110kpa电器寿命开关动作10万次
跑偏开关用途：
跑偏开关FPKG-A00用于胶带运输机现场发生紧急事故时，启动本机开关，立即停机，防止事故的扩大。 本机由于安装方便，开关运行可靠，在胶带运输机现场得到广泛的应用。
广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的常规皮带输送机、地下索道支撑皮带输送机、轮船装卸系统、堆垛/取料输送机、倾斜和梭式输送机、起重机、挖掘机、起重臂限位、裙边给料机等各类输送机。重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。
跑偏开关功能：
当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发生一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于警告或停机，胶带机复位正常运行，立棍自动复位。

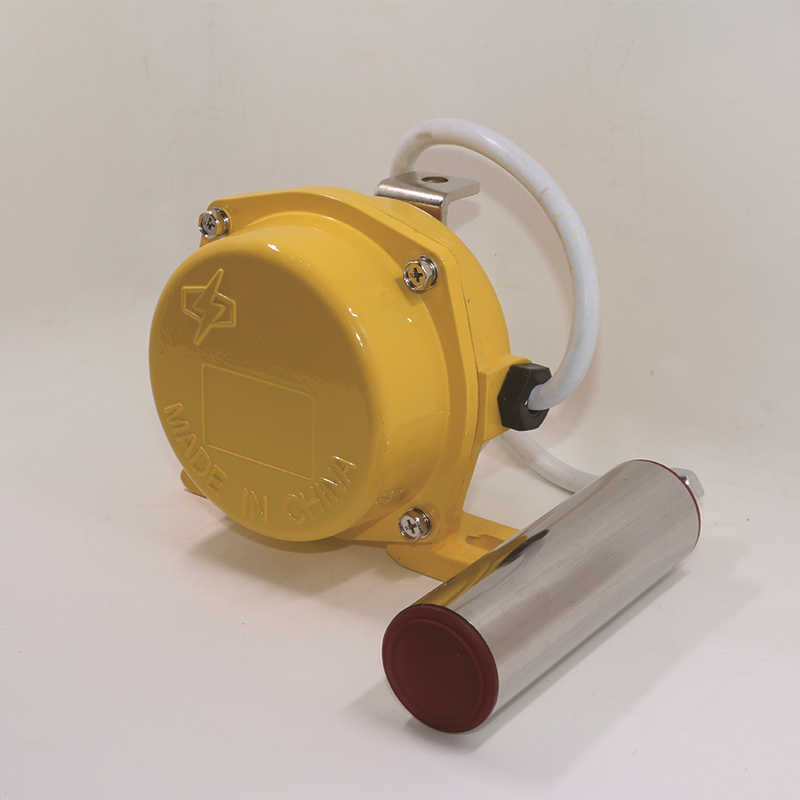

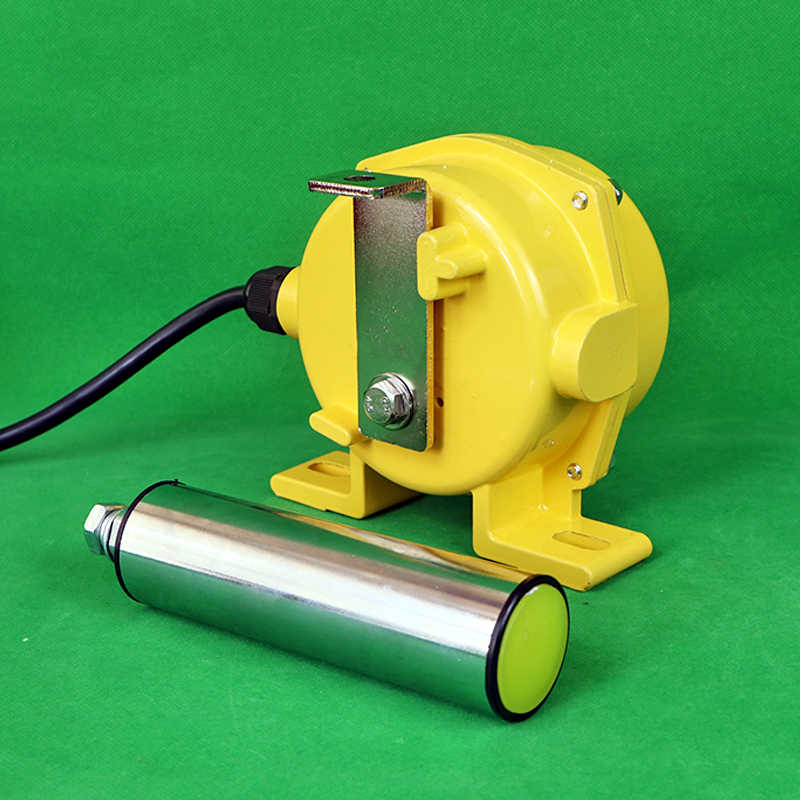

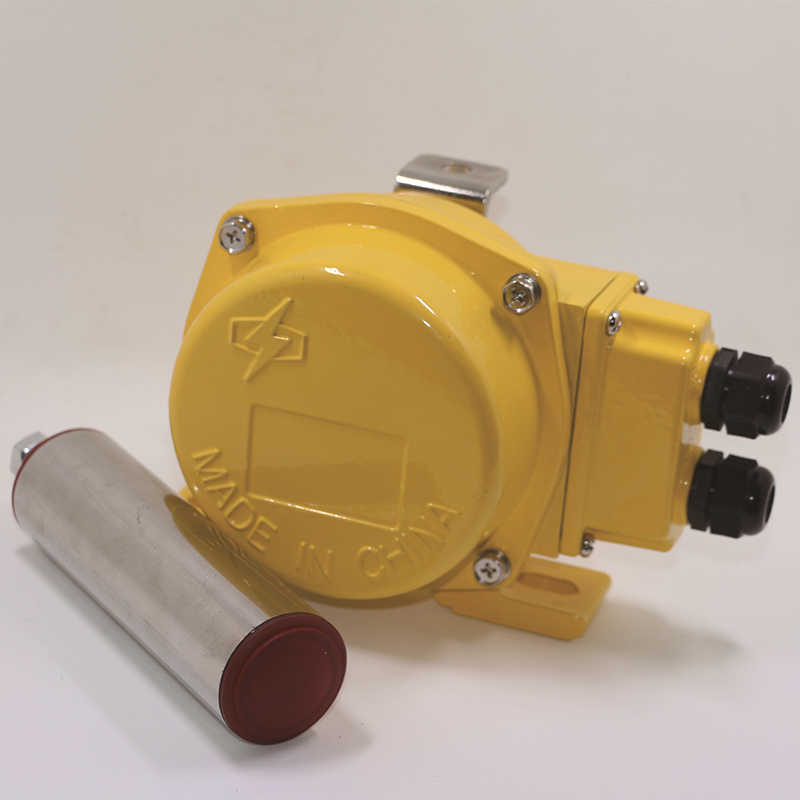

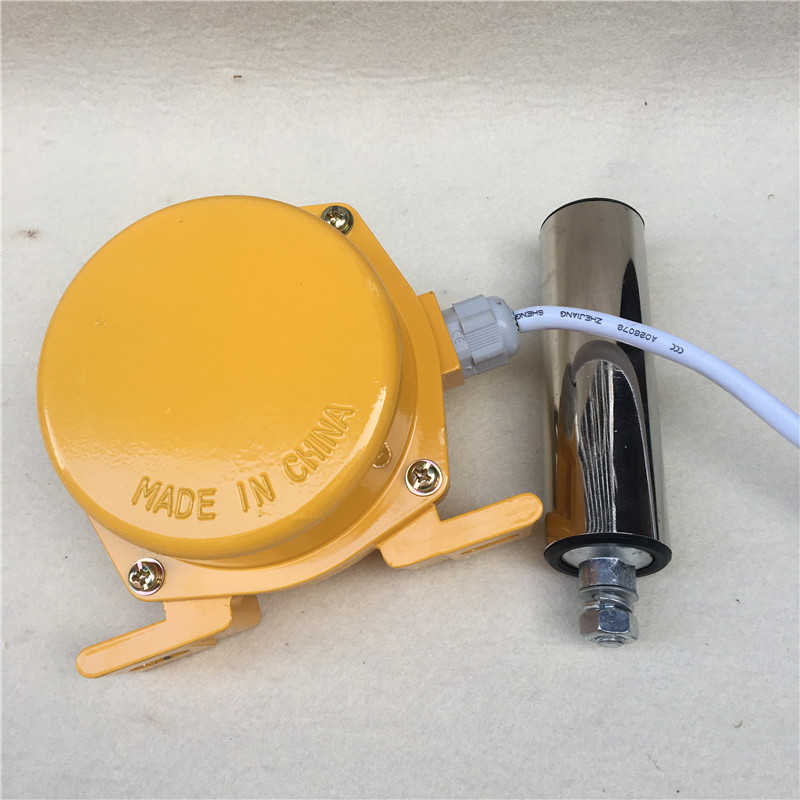

KPT1-12-35跑偏开关
两级跑偏开关，KPT1-12-35
二级跑偏开关、防偏开关，皮带跑偏输送系统
JDK-1型打滑开关
JDK-2型打滑开关 YHLL-II特种检测器
LLD1-S,JPK2-S,JPKJ-S,JSB-KPP-S两级跑偏开关
LLD1-Z,JPK2-Z,JPKJ-Z,JSB-KPP-Z两级跑偏开关
LLD2-3,HHTSD-1两级跑偏开关
LLD2-1 12-30两级跑偏开关
HFKPT1-12-30两级跑偏开关
LLD2-1 10-45两级跑偏开关
HFKPT1-10-45两级跑偏开关
LLD2-1 20-35两级跑偏开关
HFKPT1-20-35两级跑偏开关
KPT1-12-30两级跑偏开关
KPT1-12-35两级跑偏开关
KPT1-10-45两级跑偏开关
KPT1-20-35两级跑偏开关
LLD2-2两级跑偏开关
两级跑偏开关概述
     DPK系列两级跑偏开关系杰航公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。本产品由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。
技术参数：
1． 使用环境条件 a.环境温度：-30℃~70℃ b.相对湿度不大于85%
2． 主要参数见下表
型 号    动作角度    极限角度    输出方式    负载 电流    复位方式    可靠性    重量(Kg)
一级    二级    常开    常闭
KPT1-12-30    12°    30°    70°    1    1    5A
自动复位
≥106次    2.5
KPT1-10-45    10°    45°    70°    1    1    5A
KPT1-20-35    20°    35°    70°    1    1    5A
KPT1-12-35跑偏开关结构特点：
1． 本产品采用铝合金铸造壳体、强度高、重量轻。
2． 外壳防护等级达到IP65，可在恶劣环境下长期工作。
3． 本产品动作灵敏、稳定性高、性能可靠，外形结构参见图5。
KPT1-12-35跑偏开关工作原理 ：
当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。
KPT1-12-35跑偏开关安装调整
1．将跑偏开关固定在支架上，然后安装在胶带机上。
2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。)
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对(6台)
本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。
当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。
当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。
一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。
二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。
当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。
为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。
