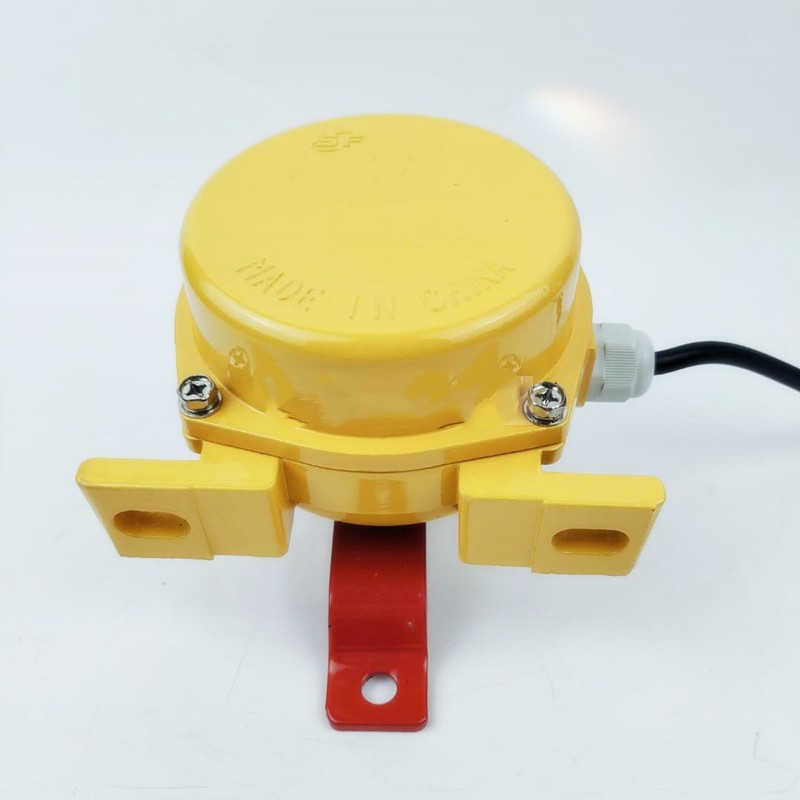

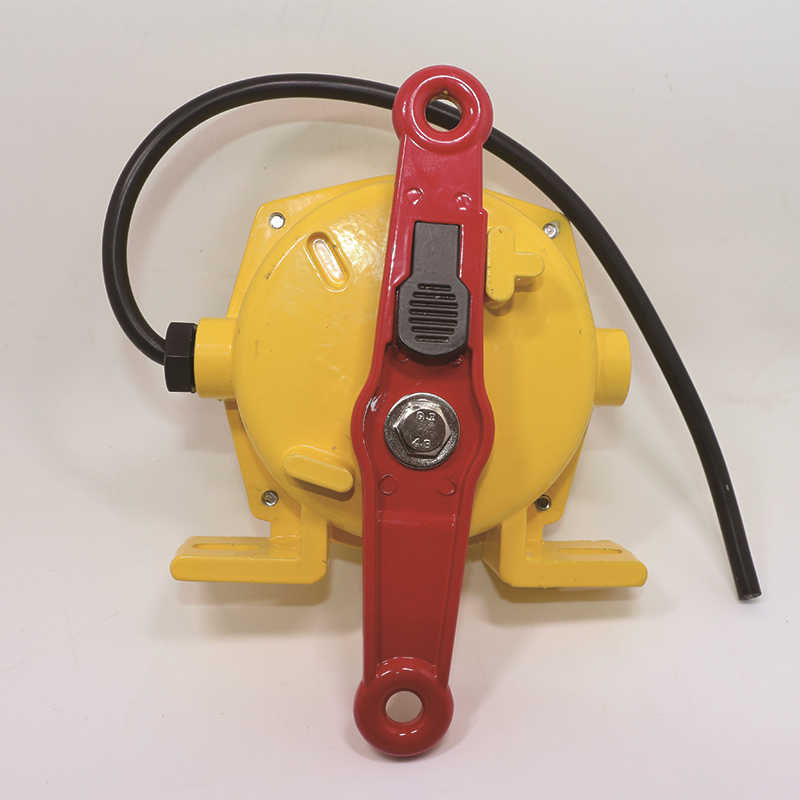

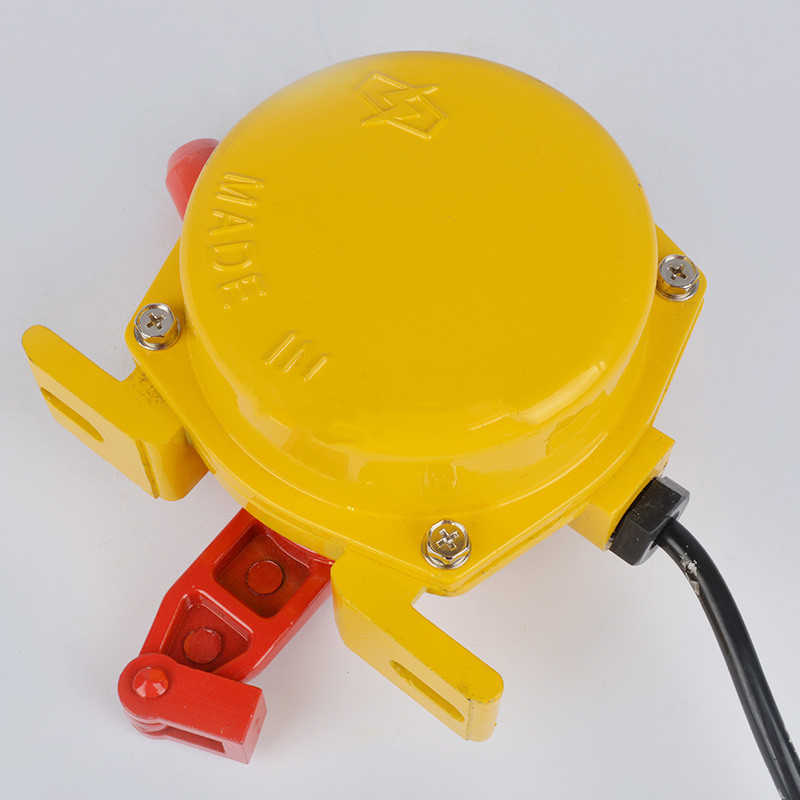

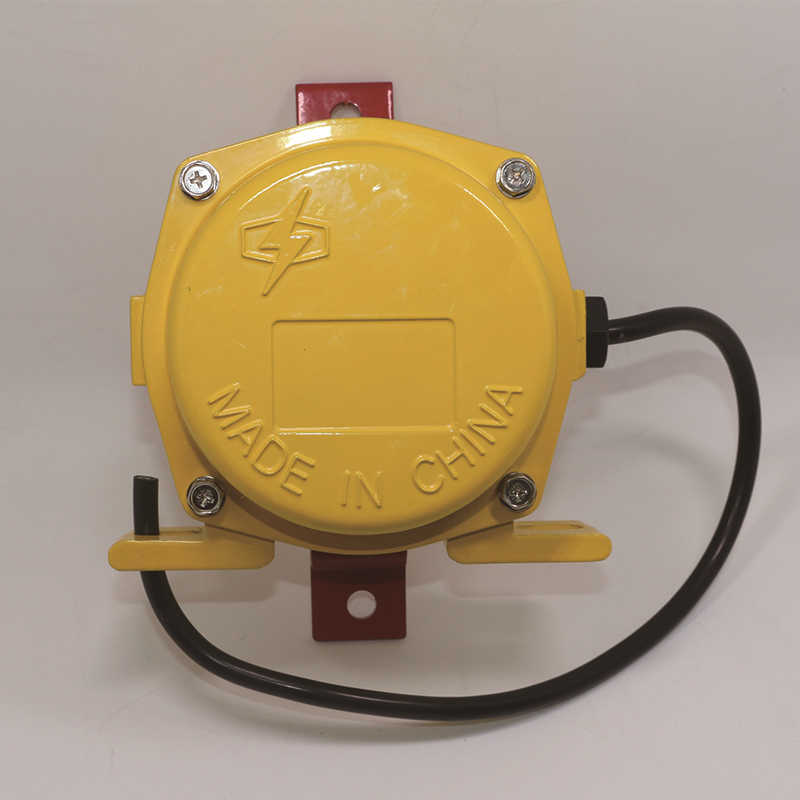

双向拉线开关HFKLT2-II
双向拉线开关HFKLT2-II是胶带输送机运行现场出现事故时，实现系统紧急停机的保护开关，保护人员或设备的。
一、概述
双向拉线开关HFKLT2-II（即拉绳开关，急停开关）本产品采用整体密封，具有防水、防潮、防尘等特点，适用于室内外潮湿、粉尘大的恶劣环境下使用。


二、主要用途
本系列产品是胶带输送机运行现场出现事故时，实现系统紧急停机的保护开关，保护人员或设备的。
三、主要技术指标
工作电压       AC220V
动作角度       25?
触点容量       AC220V  3A
极限角度       75?
接点形式       双断点1常开1常闭
防护等级       IP65
使用寿命       10万次
重    量       2.5Kg


四、外型结构及工作原理
1．外型结构
2．工作原理
本产品为双向动作，开关两侧均可安装拉绳。当带式输送机设备出现故障时，现场工作人员通过拉动双向拉绳开关两边的绳索，使开关内凸轮压动微动开关动作，使开关进入工作状态，发出停机信号，达到预防和控制设备及人身的目的。


五、安装及接线
（一）   安装
用户根据外形结构标注的安装尺寸，自制一安装支架，也可向我公司订购。将开关固定在胶带机两侧，成对安装，并满足下列要求：
1．  安装时应使本产品低于胶带（其位置高度应便于现场人员使用）并沿线固定在胶带输送机两侧，每台拉绳开关之间的距离应以40米左右为宜。
2．  把拉绳分别系在开关体的摆臂上，用绳夹固定，并先在开关两侧就近处分别安装托环，然后每隔3米左右安装一个托环，以免垂挠度过大，保证开关的正常使用。
3．  在满足开关正常工作前提下，尽可能拉紧两侧绳索然后zui大限度的减少拉绳的垂挠度。
4．  对坡度胶带机，应酌情缩短其拉绳长度、开关距离。
（一）   接线
在出线口引出一个四芯橡套电缆分别是红、蓝、黄、黑。其中红、蓝为动断接点引出线。黄、黑为动合接点引出线。接线原理见图（4）
六、维护保养
1．  定期除尘，定期检验开关触点转换状态，保证正常工作。
2．  机件或钢丝绳严重锈蚀应及时更换。
